DRS150-SIII

パーツ内容の確認


まず始めに、以下のパーツがすべて揃っていることを確認してください

フランジ×1
ビス付×7

ローレットナット×2

取り付け金具
×1

エンドキャップ×2
ビス付×2

ワンタッチアダプター×1

耳付きシーリング用ビス×2
ワッシャー付×2

通電用モジュール×1

レールL(DRS-L)×1

レールR(DRS-R)×1

レールM(DRS-M)×1


連結ピン×4

ジョイントプレート×2
ビス付×14

アジャスター×2
ビス付×2


DRS150-SIII の組み立て方法

A:レールを並べる

1)レールL、レールR、レールMをイメージのように深い溝がある方を床面に向けて置きます。

使用パーツ
・レールL(DRS-L)×1
・レールR(DRS-R)×1
・レールM(DRS-M)×1

2)イメージ写真の通りに各レールを並べてください。

B:エンドキャップの取り付け

1)レールMと隣り合っていないレールの端にエンドキャップを取り付けます。

2)レールの両サイドの深い溝にエンドキャップをスライドして入れます。

エンドキャップのビス穴が溝側にくるようにいれてください。

3)エンドキャップに付属していたビスをプラスドライバーでしっかりと締めます。

C:レールRとレールLに連結ピンを取り付ける

1)レールR、四角い穴がある側の側面に小さな穴が2か所空いてます。

2)そちらに連結ピンを差し込んでください。

使用パーツ
・連結ピン×2
・レールR×1

3)レールMと隣り合う、レールLの側面にも小さな穴が2か所空いてます。

4)そちらにも連結ピンを差し込んでください。

使用パーツ
・連結ピン×2
・レールL×1

D:レールLとレールMを連結する

1)レールLの端側(エンドキャップが付いていない側)、浅い溝にジョイントプレートをスライドして入れ込みます。

使用パーツ
・ジョイントプレート×1
・レールL(DRS-L)×1

2)レールLと隣り合った、レールMの側面に小さな穴が2か所空いてます。

3)レールLから突き出している連結ピンを、隣り合ったレールMの小さな穴に差し込みます。

4)ジョイントプレートの中央部分、5つのネジのうち、真ん中のビスを外します。

5)外したビスの穴中央に、連結したレールLとレールMの境目がくるように位置を調整します。

6)5の位置がずれないようにジョイントプレートについている、どちらか片方のビスをプラスドライバーでしっかりと締めます。

7)反対側も、5のレールの境目が外したビスの穴の中央にあることを確認し、プラスドライバーでビスをしっかりと締めます。

8)ジョイントプレート中央の銀色のビスを❶~❹の順にしっかり締めます。最後に取り外していた真ん中のビス❺もはめ込み、しっかりと取り付けます。

※黒いビスは緩めたり取り外したりしないでください。

E:フランジを取り付ける

1)レールM(レールRと隣り合った側)にフランジを通します。フランジの板の内側から見て、四角い穴が右側になるように取り付けます。

2)1のような向きになるように、レールの端側、浅い溝にフランジ板をスライドして取り付けます。

使用パーツ
・フランジ×1

3)ビスが突出してフランジの板がうまく入らない場合は、銀色のビスを軽く緩めて、板が入るようにしてください。

※黒いビスは緩めたり取り外したりしないでください。

4)フランジの四角い穴とレールMの四角い穴が合わさる位置まで、フランジをスライドさせます。

F:通電用モジュールの取り付け

1)通電用モジュールの銅板が付いた先端部分をフランジ内側から四角い穴に入れ、通電用モジュール先端の銅板の爪が、レールの銅板の溝にはまるよう、90度時計まわしにはめ込みます。

使用パーツ
・通電用モジュール×1
・Dのパーツ

2)レールの深い溝側から見て、通電用モジュールの銅板の爪が、レールの銅板の溝にはまっていることをしっかりと確認してください。

※ズレているとショートの原因になります。

3)フランジ板 両端に取り付けてある❶・❷と、フランジ内側の❸~❼の銀色のビスを、プラスドライバーで数字の順にしっかりと締めます。

※黒いビスは緩めたり取り外したりしないでください。

G:レールRとレールMを連結する

1)レールRの端側(エンドキャップが付いていない側)、浅い溝にジョイントプレートをスライドして入れ込みます。

使用パーツ
・ジョイントプレート×1
・レールR(DRS-R)×1

2)レールRと隣り合った、レールMの側面に小さな穴が2か所空いてます。

3)レールRから突き出している連結ピンを、隣り合ったレールMの小さな穴に差し込みます。

4)ジョイントプレートの中央部分、5つのネジのうち、真ん中のビスを外します。

5)外したビスの穴中央に、連結したレールRとレールMの境目がくるように位置を調整します。

6)5の位置がずれないようにジョイントプレートについている、どちらか片方のビスをプラスドライバーでしっかりと締めます。

7)反対側も、5のレールの境目が外したビスの穴の中央にあることを確認し、プラスドライバーでビスをしっかりと締めます。

8)ジョイントプレート中央の銀色のビスを❶~❹の順にしっかり締めます。最後に取り外していた真ん中のビス❺もはめ込み、しっかりと取り付けます。

※黒いビスは緩めたり取り外したりしないでください。

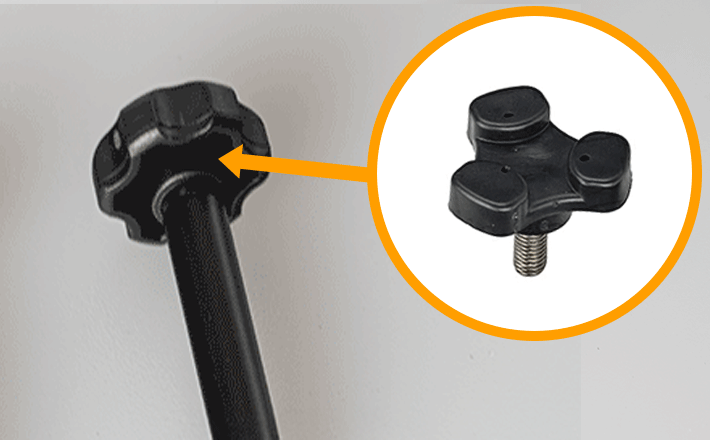

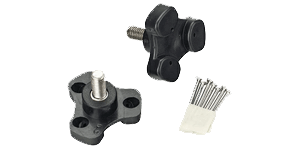

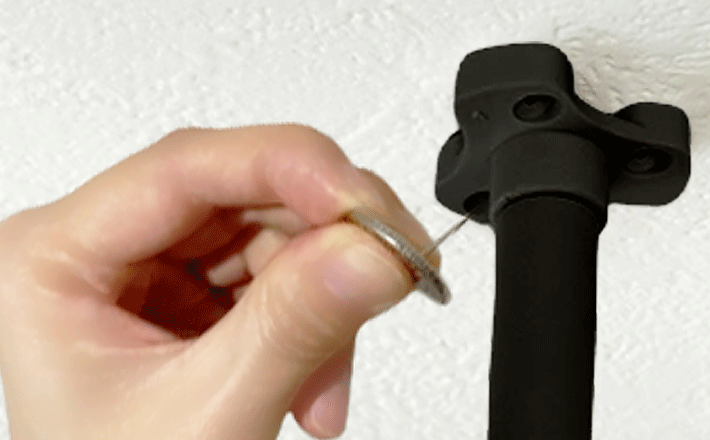

H:アジャスターの取り付け

1)アジャスターに取り付けてあるビスを外します。

使用パーツ
・アジャスター×2

2)レールの両端に穴があります。

3)深い溝側から、アジャスターのビスを入れ、レールの外側にビスの先端が出てきますので、アジャスターを取り付けます。

4)プラスドライバーでしっかり取り付けます。反対側も同様にアジャスターを取り付けて、本体組み立ては完成です。



天井への取り付け方法は下記ページにてご案内しております。

天井への取り付け方法はこちら ▶



動画でも組み立て・取り付け方法をご案内しております


より詳細な組み立て方法や、長さ変更、他の長さの組み立て方法について、別途動画でもご案内しております。

動画でカンタン組み立て方法
